分压器是什么？
分压器是一种基于电阻串联分压原理设计的电子电路或设备。其核心构成是两个或多个电阻串联连接在一个电压源的两端。根据欧姆定律和基尔霍夫电压定律，串联电路中各电阻两端的电压与其电阻值成正比。因此，通过在串联电阻链的特定点（例如两个电阻的连接点与地之间）取出电压，即可获得输入电压按一定比例降低的输出电压。这个比例由电阻值决定，公式为：Vout = Vin * (R2 / (R1 + R2))，其中R1和R2为串联电阻。
除了最简单的电阻分压器，还有电容分压器（用于交流高压测量）、阻容分压器等变体，以适应不同频率和电压等级的应用。分压器结构简单、成本低廉，是电子工程中最基础且重要的电路之一。
分压器的主要用途
分压器的应用极为广泛，主要涵盖以下几个方面：
- 电压电平转换与信号调节：在模拟电路和数字电路中，经常需要将较高的电压信号降低到适合后续电路（如运算放大器、ADC或微处理器I/O口）处理的电平。例如，将传感器输出的0-10V信号分压至0-3.3V供单片机ADC采集。
- 为晶体管或运算放大器提供偏置电压：在放大电路设计中，常用分压器为晶体管的基极或场效应管的栅极提供稳定的静态工作点电压。

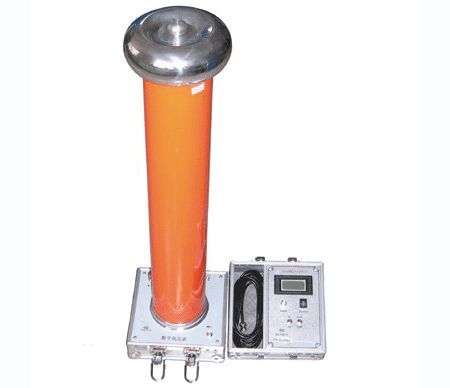

- 作为电压测量系统的前端：这是分压器最经典的用途之一。直接测量高电压（如电力系统中的数千伏电压）是危险且不现实的。通过高精度、高稳定性的高压分压器（如高压电阻分压器或电容分压器），可以将高电压按已知的、极高的比例（如1000:1或10000:1）安全地降低为低电压信号，供后续仪表测量。
- 在电位器中的应用：电位器本质上是一个可调电阻分压器，通过滑动触点改变分压比，广泛应用于音量调节、亮度调节等场景。
- 参考电压生成：利用稳定的电压源和精密电阻分压，可以产生所需的精密参考电压。
分压器与电压测量仪表的关系
在电压测量领域，分压器与电压测量仪表（如电压表、示波器、数据采集系统）构成了一个协同工作的测量系统。它们的关系主要体现在：
- 扩展量程：电压测量仪表本身有其最大允许输入电压（量程）。分压器作为输入衰减器，能将超出仪表量程的高电压按比例衰减到仪表的安全测量范围内，从而极大地扩展了仪表的测量能力。没有分压器，普通万用表无法直接测量电网电压。
- 提供安全隔离与保护：测量高电压时，安全是第一要务。高压分压器通常具有优良的绝缘设计，将高电压侧与低压测量侧进行物理和电气上的隔离，保护操作人员和昂贵的测量仪表免受高压电击的危险。
- 保证测量精度：用于精密测量的分压器（如直流高压分压器）使用温度系数极低、稳定性极高的精密电阻网络，其分压比精度可达万分之几甚至更高。仪表测量的是经分压器精确衰减后的低电压，再乘以分压比即可得到原始高电压值，整个系统的精度依赖于分压器精度的保证。
- 阻抗匹配与信号完整性：分压器的输出阻抗需要与后续测量仪表的输入阻抗相匹配。如果仪表输入阻抗不够高（相对于分压器电阻），会产生显著的“负载效应”，从分压点汲取电流，导致实际分压比偏离设计值，引入测量误差。因此，用于测量目的的分压器通常要求后接高输入阻抗的仪表（如数字万用表、示波器），或在其设计时已将仪表输入阻抗作为负载因素考虑在内。
而言，分压器是一个功能强大的基础电路模块。它不仅是实现电压比例变换的简单工具，更是连接高电压世界与安全、低电压测量仪表之间的关键桥梁和守护者。理解分压器的原理，并正确选择和应用它（包括考虑其精度、功率、频率响应和负载效应），是进行准确、安全电压测量的基石。
