电机绝缘电阻测试是评估电机绕组对地及相间绝缘性能的关键预防性维护手段，能有效发现绝缘老化、受潮或污染等潜在故障。测试结果直接影响设备安全与运行可靠性，而选择合适的电压测量仪表并规范操作是确保测试准确性的前提。以下是测试过程中必须清楚的事项，特别是关于电压测量仪表的核心要点：
1. 测试仪表的选择

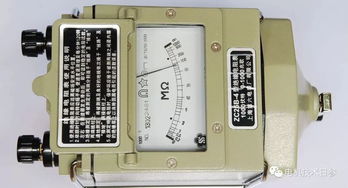

- 绝缘电阻测试仪（兆欧表）：必须根据电机额定电压选择合适等级的测试电压。通常，额定电压低于500V的电机选用500V兆欧表；500V至3000V的电机选用1000V兆欧表；3000V以上电机选用2500V或更高电压等级。
- 数字式与指针式仪表：数字式仪表读数直观、精度高，但需注意其抗干扰能力；指针式仪表在强电磁环境下稳定性较好，但需人工读数并避免视差误差。
- 功能要求：仪表应具备吸收比（R60s/R15s）或极化指数（R10min/R1min）测试功能，以评估绝缘受潮状况。
2. 测试前的准备工作
- 断电与放电：确保电机完全断电，并通过短路放电棒对绕组及外壳充分放电，避免残余电荷影响测试或危及人员安全。
- 环境条件：测试环境应干燥清洁，记录环境温湿度，因为绝缘电阻值会随湿度升高而显著下降。
- 仪表检查：测试前进行仪表开路与短路验证——开路时指针应指向∞，短路时指针应迅速归零（数字仪表显示接近0）。
3. 测试操作关键步骤
- 接线规范：仪表“L”端接绕组导体，“E”端接电机接地外壳（测试对地绝缘时）。测试相间绝缘时，需分别连接两相绕组，非测试相应接地。
- 读数时机：匀速摇动兆欧表手柄（或启动数字仪表）至额定转速（通常120r/min），待指针稳定（或数字稳定）后读取15秒和60秒的绝缘电阻值，计算吸收比。高压电机还需记录10分钟值计算极化指数。
- 安全防护：测试过程中禁止接触带电部分，测试后必须对绕组放电再拆线。
4. 结果分析与注意事项
- 合格标准：绝缘电阻值无绝对统一标准，但一般要求不低于电机额定电压（单位kV）加1的兆欧值（如额定电压0.4kV电机，最低值≥0.5MΩ）。实际需参照厂家规范或历史数据对比。
- 异常判断：若绝缘电阻值低或吸收比小于1.3（环氧绝缘除外），可能表明绝缘受潮、污损或老化，需进行干燥清洁或进一步诊断。
- 仪表维护：定期校准仪表，确保精度；存放于干燥环境，避免电池泄漏（数字仪表）或磁钢退磁（指针仪表）。
5. 常见误区与应对
- 忽略环境影响：湿度高于80%时，测试值可能偏低，应结合温湿度修正或选择干燥时段测试。
- 未充分放电：残余电荷会导致读数虚高或损坏仪表，必须严格执行放电程序。
- 误用低压仪表：用低压兆欧表测试高压电机将无法有效检出绝缘缺陷，必须按电压等级匹配仪表。
电机绝缘电阻测试中，电压测量仪表的正确选择与规范操作是获取可靠数据的基础。遵循上述事项，不仅能保障测试安全，更能准确评估电机绝缘状态，为预防性维护提供科学依据，延长设备使用寿命。
