正确使用万用表进行电压测量，关键在于准确连接红黑表笔。这不仅关系到测量结果的准确性，更关乎操作者的人身安全与仪表的寿命。
核心原则：红表笔接正极（高电位），黑表笔接负极（低电位或公共端）
在直流电压测量中，必须遵循此极性原则。若接反，指针式万用表指针会反向偏转（可能打弯指针），数字万用表则通常显示负值（如“-12V”），表示红表笔所接点位低于黑表笔。
具体插孔选择：
1. 数字万用表：最常见的三插孔或四插孔设计。
* 黑表笔：始终插入标有 “COM” （公共端）的黑色插孔。这是测量的参考基准点。
- 红表笔：测量电压时，必须插入标有 “VΩ” 或 “VΩmA” 的插孔（通常为红色）。这个插孔专门用于电压、电阻和小电流的测量。
- 特别注意：绝对禁止在测量电压时将红表笔误插入标有 “A” 或 “10A” 的电流插孔，否则会导致仪表内部保险丝瞬间熔断甚至更严重的损坏，并可能引发短路危险。
- 指针式万用表（模拟表）：插孔原理类似，但标识可能不同。
- 黑表笔：通常插入标有 “COM”、“-” 或 “*” 的黑色插孔。
- 红表笔：测量电压时，根据待测电压大小，选择插入标有 “V” （伏特）的插孔，或“VΩmA”等复合功能插孔。同样需避免插入电流插孔。
安全操作步骤与要点：
1. 预估电压：测量前，先估算被测电路电压的大致范围（如家庭电路为交流220V，汽车电瓶为直流12V）。
2. 选对档位：将万用表中央的旋钮旋转至电压测量区。
* 选择 “V～” 或 “ACV” 测量交流电压（如插座、灯具电压）。
- 选择 “V—” 或 “DCV” 测量直流电压（如电池、电路板电压）。
- 选择量程：选择比预估电压值更高的量程。如果无法预估，应先从最高量程开始，逐步调低，直至获得精确读数。现代数字万用表大多具备自动量程功能，可简化此步骤。

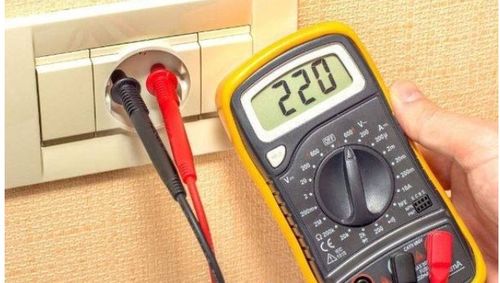

- 并联接入：测量电压时，万用表必须与被测电路或元件 并联。即将红黑表笔分别接触待测点的两端。
- 安全第一：测量高压电时，务必佩戴绝缘手套，保持手部干燥，并遵循电气安全规范。先连接黑表笔至公共端或地线，再连接红表笔；拆卸时顺序相反。
口诀：黑笔永远插COM，测压红笔插V孔。选好交直流档位，并联测量保安全。 牢记这个口诀和上述步骤，您就能安全、准确地使用万用表完成电压测量任务。
